Графвиз
Материал из Letopisi.Ru — «Время вернуться домой»

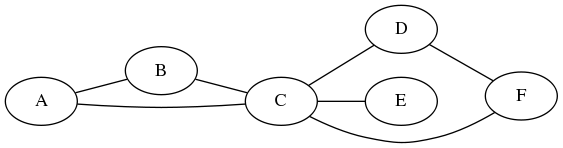

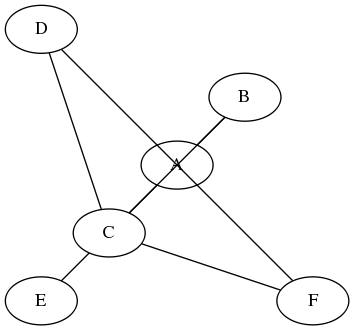

Графвиз - набор утилит для графического представления данных. Программа принимает описания отношений и элементов множеств, на которых определяется граф, и "добавляет" к этим лишенным всяких геометрических атрибутов описаниям дополнительную информацию, позволяющую "нарисовать" картинку графа.

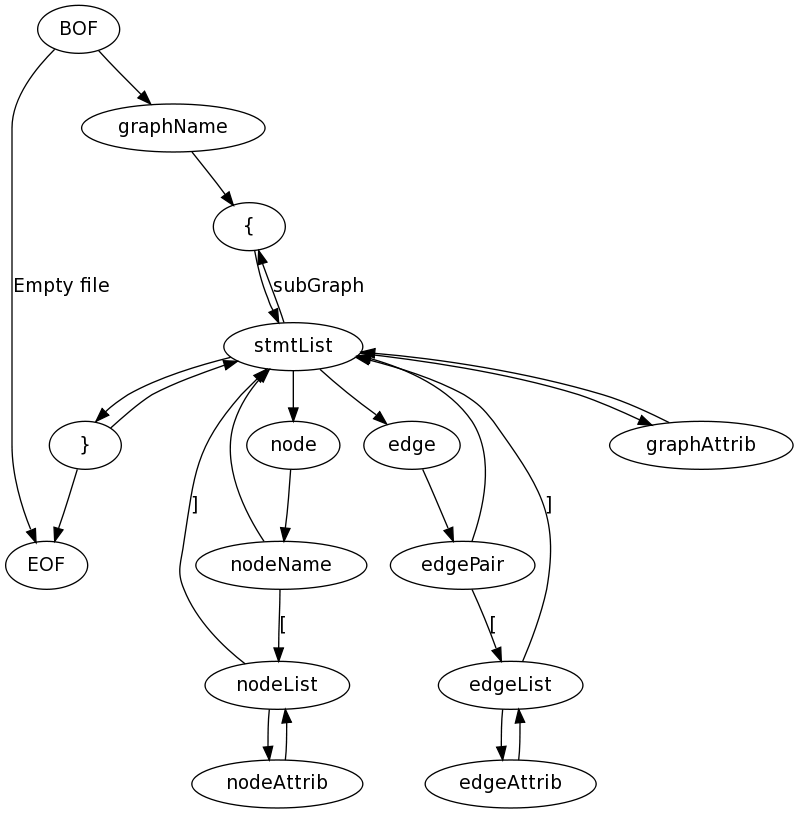

Для использования Графвиз требуется использовать примитивный язык описания графов dgl. Основные понятия:
- граф,
- вершина графа -- элемент множества,
- ребро графа, соединяющее вершину N с вершиной M
<graphviz>
digraph G {
Привет -> Читатель ;
}
</graphviz>
Специально для проекта Моя семья
Для того, чтобы создать генеалогическое древо семьи в Летописи, нам потребуется пакет Графвиз и простые команды указания ->. В дальнейших записях отношения А ->Б всегда означает, что А является родителем Б. Поскольку у людей родителей может быть двое, то мы эти родительские отношения будем снабжать метками - [label="папа"] или [label="мама"]
digraph G {
//1 - Запишем участника ;
"Участник:Аксюта Герман"
// Запишем нового родственника и укажем, что он папа Участника
"Аксюта Владислав Николаевич" -> "Участник:Аксюта Герман" [label="папа"] ;
// Запишем нового родственника и укажем, что она мама Участника
"Аксюта Людмила Сергеевна" -> "Участник:Аксюта Герман" [label="мама"];
// Запишем нового родственника и укажем, что он папа папы
"Аксюта Николай Николаевич" -> "Аксюта Владислав Николаевич" [label="папа"];
}

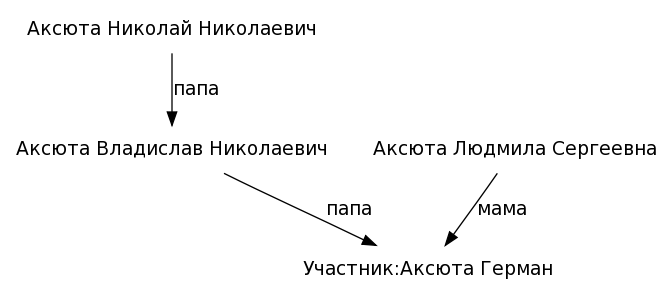

Результат этих простых отношений пакет графвиз представит на следующем рисунке. В дальнейшем мы можем просто тихонечко наращивать это дерево. О том, как можно поворачивать деревья, окрашивать их в разные цвета, управлять их размерами и формами - смотрите и спрашивайте на страничке Графвиз руководство
